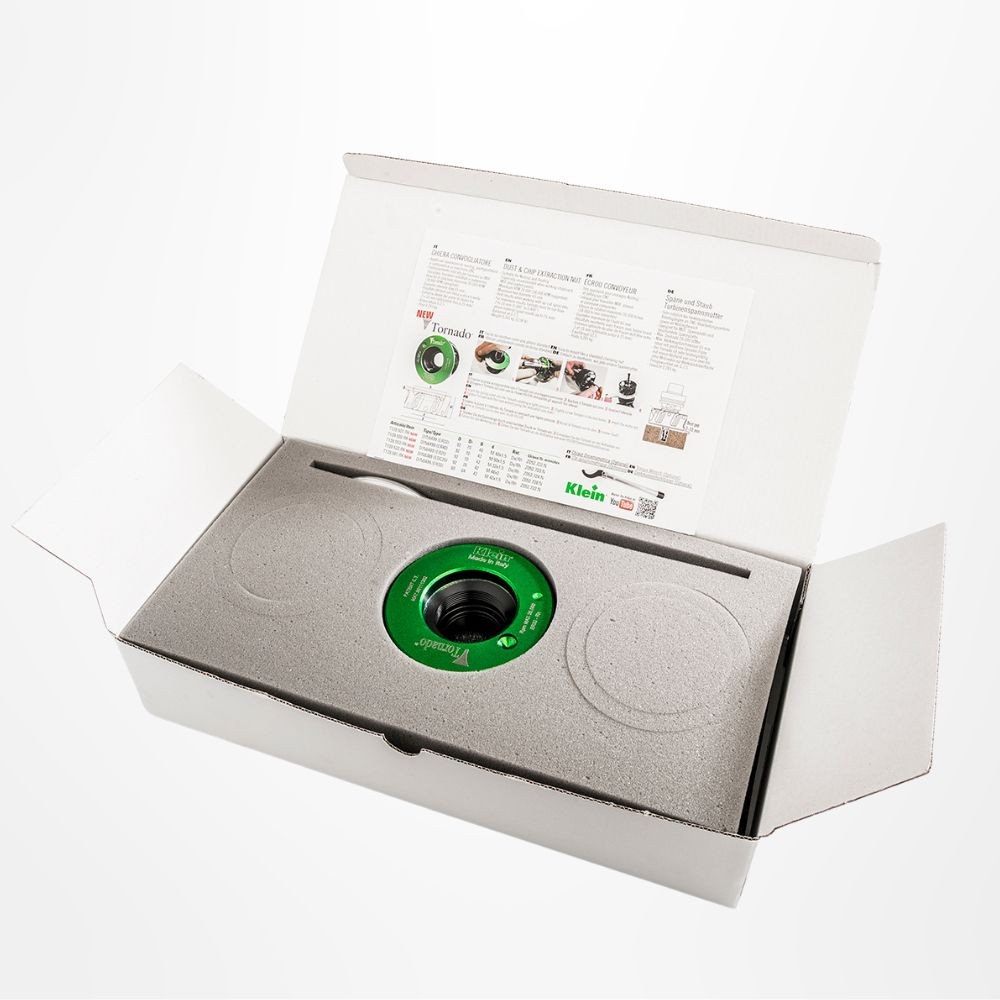

• Kit composta da:
  • Nr. 1 ghiera convogliatore (Art. T139)
  • Nr. 1 chiave a settore (ø92= ch 95/100 – ø80= ch 80/90)
• Scatola in cartone

Articolo X139.990.R composto da:

• Nr. 2 ghiere (ER32 – ER40)
• Nr. 1 chiave a settore 95/100

NOVITA’ 2018!!

Introdotto nel mercato a Marzo 2014. il Tornado® negli anni ha riscontrato un importante successo tra gli addetti ai lavori. diventando anche vittima di numerose “brutte copie”. Dopo 4 anni. la Sistemi introduce nel mercato il NUOVO TORNADO® rivisto e modificato per renderlo ancora più performante ed efficace! La soluzione della Sistemi che favorisce l’aspirazione di polveri e trucioli durante la lavorazione di Nesting e Pantografatura.

Facile da montare direttamente sul cono al posto della ghiera standard. la nuova ghiera convogliatore “Tornado®” permette di risolvere il problema delle polveri di legno e di formaldeide. nocive per la salute. convogliandole con facilità dal pezzo in lavorazione verso il sistema d’aspirazione centralizzato delle macchine a controllo numerico. evitando così che si accumuli nel pezzo in lavorazione per non doverci passare poi una seconda volta con la relativa perdita di tempo.

• Disponibile nelle versioni: ø80mm – 92 mm(pensato per chi ha problemi di ingombro nel cambio utensile della macchina) – ø98 mm
• Costruito in lega leggera
• Trattamento di indurimento superficiale per evitarne l’usura ed aumentare la durata. per una migliore evacuazione del truciolo.
• Adatto per tutti i tipi di cono standard (ISO. BT. HSK ..) e frese standard (senza l’ausilio di adattatori!)
• Diametro utensile max: Tornado ø98= 70 mm / Tornado ø92= 68 mm / Tornado ø80= 60 mm
• Distanza ottimale dal piano di lavoro è 2 mm. Lavora con efficacia fino a 10 mm.
• Velocità di rotazione massima 20.000 RPM (18.000 giri consigliati)
• Per una corretta stretta del Tornado sul cono. utilizzare la nostra chiave dinamometrica specifica. vedi articolo Z052.
• Bilanciatura G2.5
• Peso del singolo Tornado (senza chiave) 0.265 kg
• Confezione in scatola di cartone

NOVITA’ 2018!!

• Colorato di verde nella parte superiore
• Diametro più piccolo: da 98mm diventa 92mm per poter esserre montato su tutti i tipi di macchine/pantografi CNC
• Più fori per la chiave. diventano 9 per permettere una stretta del Tornado®facilitata
• Minore uscita dell’utensile dalla pinza per una migliore aspirazione e minor rischio di rottura
• Speciale rivestimento superficiale contro l’usura. la corrosione e per una migliore evacuazione dei trucioli

Scarica il foglio d’istruzione

Guarda il video per scoprire l’efficacia del Tornado® in lavorazione:

Scarica la nuova Brochure:
