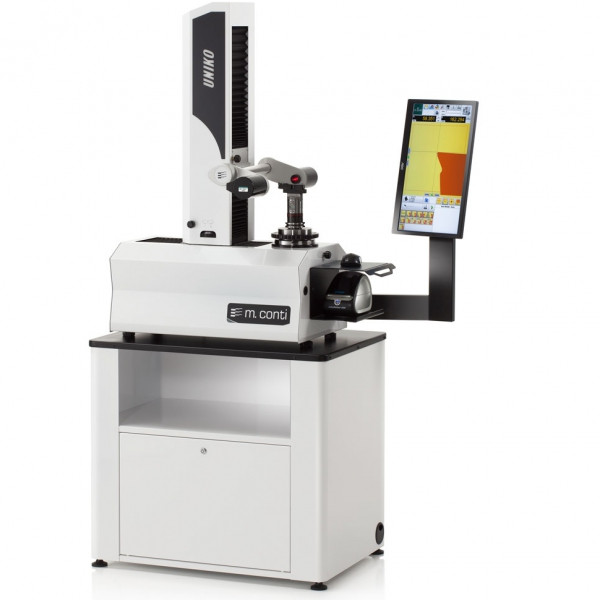

Struttura realizzata interamente in acciaio per garantire maggiore robustezza e durezza con grande precisione dimensionale e linearità inalterate nel tempo. per anni di precisione e ripetibilità

CARATTERISTICHE TECNICHE

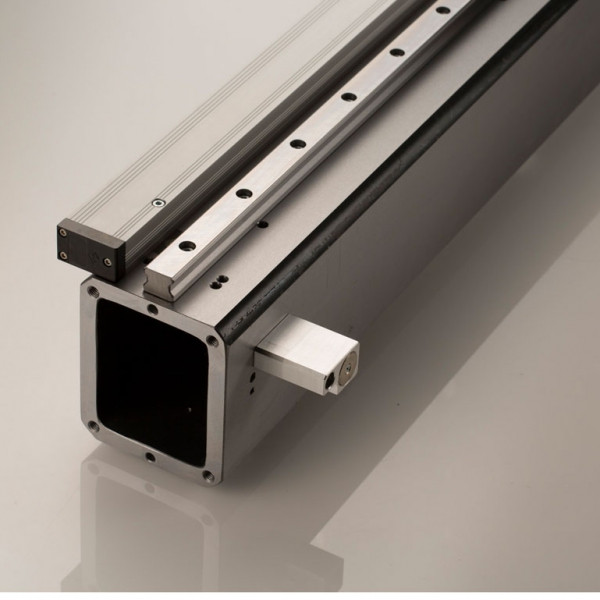

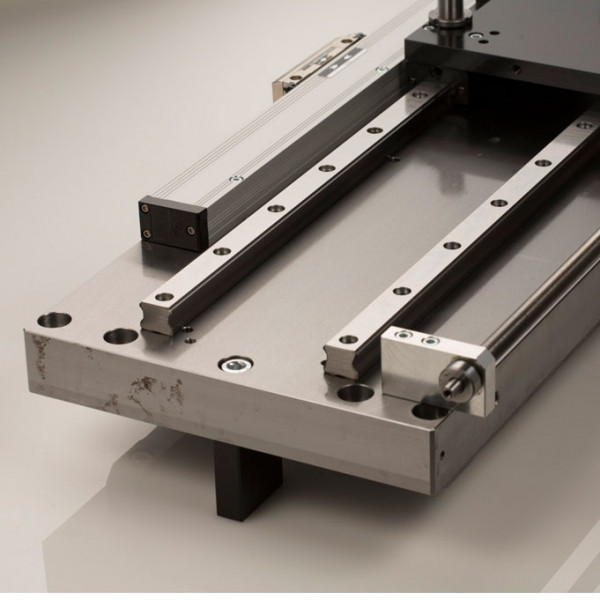

• La linearità di movimento è garantita sull’asse X da 2 guidementre sull’asse Z da 1 guida lineare a ricircolo di sfere con pattini precaricati a 4 punti di contatto. Le guide sono fissate direttamente al basamento del presetter per garantire una perfetta linearità e geometria della struttura. Entrambi gli assi sono dotati di righe ottiche con risoluzione millesimale (0.001 mm) e viene fornito il certificato di collaudo.

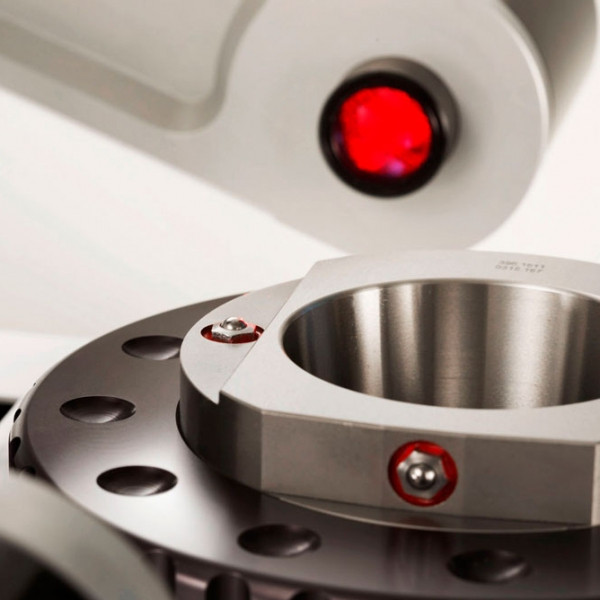

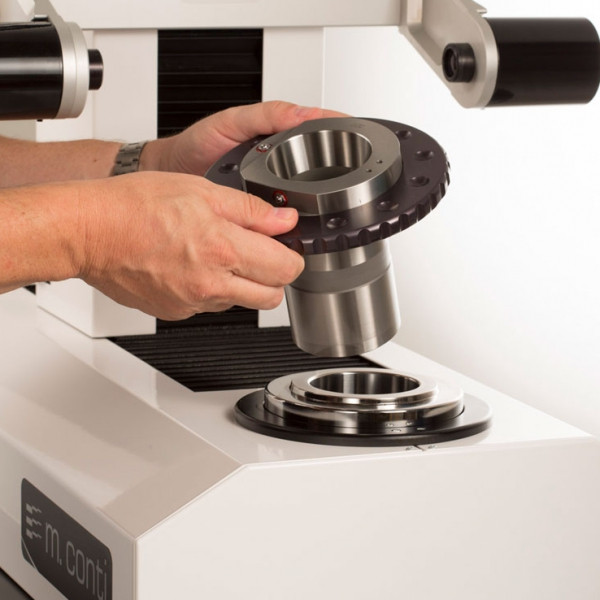

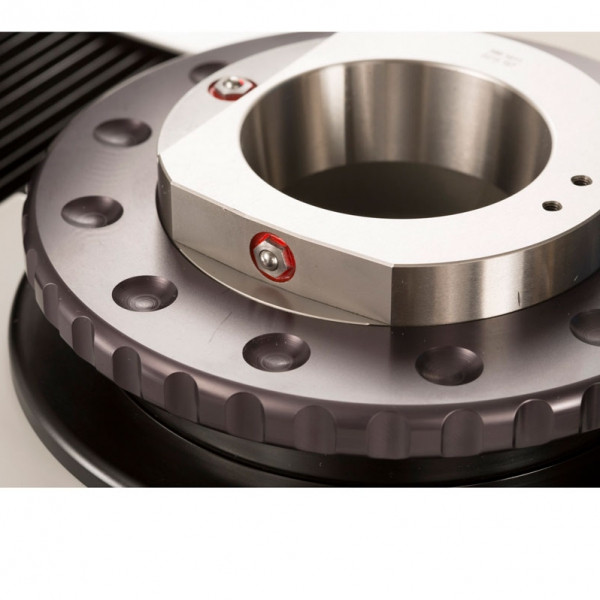

• Speciali bussole portacono intercambiabili in acciaio temprato di alta precisione (runout interno cono ±2μ). Sfere di calibrazione integrate per azzeramento rapido e preciso. Si può passare da ISO a HSK a CAPTO o VDI semplicemente sfilando e sostituendo le bussole in pochi secondi.

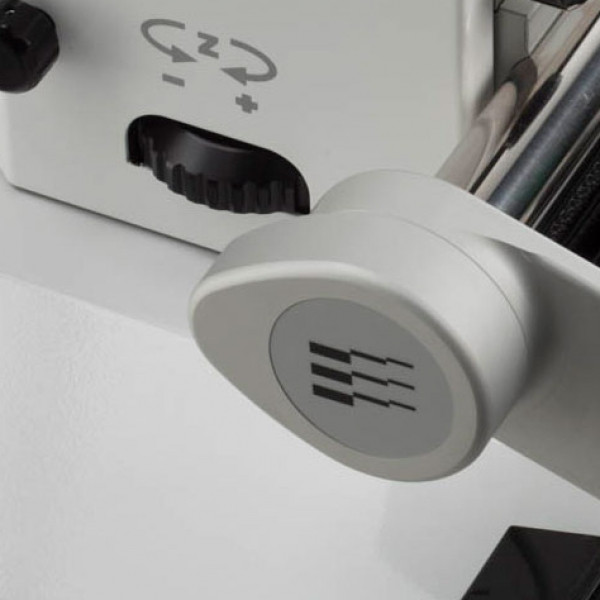

• Il movimento manuale degli assiavviene tramite uno spostamento rapido manuale e uno spostamento micrometrico (regolazione ad alta precisione). Il bloccaggio micrometrico degli assi si effettua tramite due manopole indipendenti che fissano gli assi X e/o Z alla quota desiderata.
• Monitor HD da 19”
• Anello LED a luce fredda
• La telecamera è una C-MOS ad alta risoluzione con lenti telecentriche. Offre un campo di visione di 5×5 mm in modalità real view e profile view ed un ingrandimento digitale fino a 40x.

ACCESSORI OPZIONALI

• Banchetto di supporto con capiente vano di servizio.

• Stampante per etichette

I – TECH SOFTWARE C.V.S. SMART (Conti Vision System)

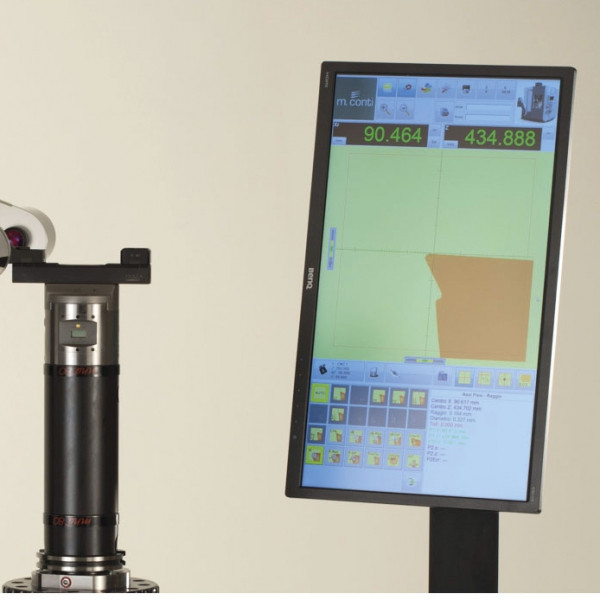

Il software CVS fornito nella versione SMART è stato progettato internamente da m.conti e ulteriormente sviluppato e perfezionato in collaborazione con gli operatori del settore per garantire la massima completezza e facilità di utilizzo. Tutte le principali funzioni. associate a semplici icone. si racchiudono in una sola videata. Creare fino a 200 origini macchina e memorizzare 200 utensili per ognuna è rapidissimo. L’interfaccia per la misurazione dell’utensile funziona come un vero CAD permettendo di acquisire qualsiasi misurazione. La nuova funzione GHOST disponibile all’interno del Tool Pack (optional) permette di misurare il diametro massimo semplicemente ruotando l’utensile. La funzione Real View per ispezione utensile permette una visione nitida. ingrandita di 40x di qualsiasi superficie utensile. Si integra con un PC con sistema operativo Windows® e 4 porte USB.

PIENA CONNETTIVITÀ

• Macchine utensili tramite Post Processor integrato
• Server aziendali per trasferimento di report dati
• Supporti di memoria esterni  come chiavette USB o dischi rigidi
• Stampanti laser
• Stampanti di etichette
